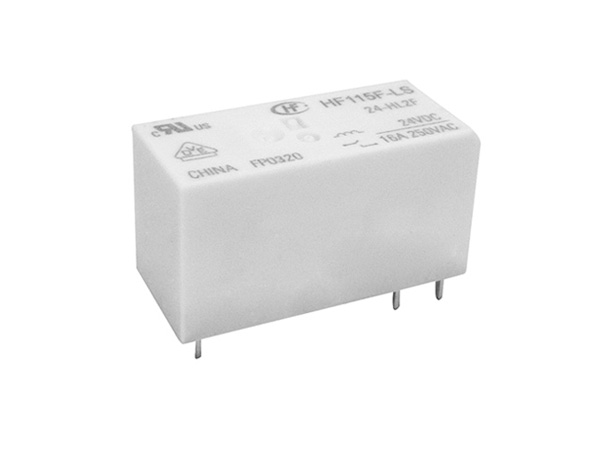

宏發繼電器 功率繼電器 小型大功率磁保持繼電器HF115F-LS
品牌：宏發
型號：HF115F-LS
系列：HF115F-LS
工作溫度范圍：-40°C?85°C
應用領域：家用電器、智能家居、溫控器、加熱/鍋爐控制、工業及辦公自動化控制、儀器儀表、門禁/安防控制等領域
產品詳情
繼電器產品型號 HF115F-LS 線圈電源類型/線圈電壓類型 DC 線圈規格號/線圈工作電壓 5, 24, 9, 6, 12 觸點形式 一組常開 觸點數 分叉觸點 引出端形式/負載引出端方式 印制板式 安裝形式/安裝腳位 PCB安裝 封裝形式 非塑封型, 塑封型 引出端結構形式/引出端 3型腳位 線圈功率/線圈功耗 標準型 線圈特征/線圈類型/工作方式 雙線圈磁保持, 單線圈磁保持 觸點材料 W+AgSnO2 絕緣等級/線圈絕緣等級 F級 包裝形式 型管或吸塑盤 負載電壓（單位：V） 250VAC 額定線圈功率（功耗）（數值）（單位：W） 單線圈:約0.4W
雙線圈:約0.6W 介質耐壓（線圈與觸點間）（單位：V） 5000VAC 1min 動作時間（單位：ms） ≤10 釋放時間（單位：ms） ≤10 線圈電阻（單位：Ω） 單線圈:5:62×（1±10%）Ω
6:90×（1±10%）Ω
9:202×（1±10%）Ω
12:360×（1±10%）Ω
24:1440×（1±10%）Ω;雙線圈:5:42×（1±10%）Ω
6:55×（1±10%）Ω
9:135×（1±10%）Ω
12:240×（1±10%）Ω
24:886×（1±10%）Ω 爬電距離（單位：mm） 10 電氣距離（單位：mm） 10 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 16 最大切換電壓（AC）（單位：V） 480 最大切換電壓（DC）（單位：V） 300 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 2000000 電耐久性（單位：次） 12000(更多細節請參閱樣本) IEC60335-1認證 符合 防爆認證 產品描述 拍合式電磁繼電器 產品應用領域 智能樓宇、智慧辦公、燈光控制等 重量 約13.5 體積（mm3） 29.0×12.7×15.7
雙線圈:約0.6W 介質耐壓（線圈與觸點間）（單位：V） 5000VAC 1min 動作時間（單位：ms） ≤10 釋放時間（單位：ms） ≤10 線圈電阻（單位：Ω） 單線圈:5:62×（1±10%）Ω
6:90×（1±10%）Ω
9:202×（1±10%）Ω
12:360×（1±10%）Ω
24:1440×（1±10%）Ω;雙線圈:5:42×（1±10%）Ω
6:55×（1±10%）Ω
9:135×（1±10%）Ω
12:240×（1±10%）Ω
24:886×（1±10%）Ω 爬電距離（單位：mm） 10 電氣距離（單位：mm） 10 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 16 最大切換電壓（AC）（單位：V） 480 最大切換電壓（DC）（單位：V） 300 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 2000000 電耐久性（單位：次） 12000(更多細節請參閱樣本) IEC60335-1認證 符合 防爆認證 產品描述 拍合式電磁繼電器 產品應用領域 智能樓宇、智慧辦公、燈光控制等 重量 約13.5 體積（mm3） 29.0×12.7×15.7
