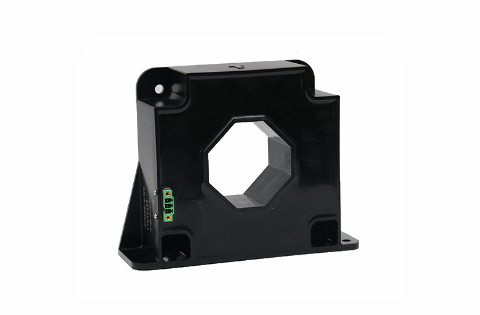

中車CRRC新能源電流傳感器NACL.2000B1-S5/SP1(NT2000C-S/SP5)
品牌：中車
型號：NACL.2000B1-S5/SP1(NT2000C-S/SP5)
系列：新能源電流傳感器
工作溫度范圍：-25℃~+85℃
應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環、閉環、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。
NACL.2000B1-S5/SP1磁平衡霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器 | GB/T 25119-2010 EN50178 EN50155 |
線性度好 | 電池供電 | |
低溫漂 | 變流器/逆變器 | |
寬頻帶 | UPS/SVG | |
快速響應 |
主要電氣參數 | |
額定測量電流IPN | 2000A |
測量范圍IPM | ±3800A |
電源電壓VC | DC±(15~24)×(1±5%)V |
電流消耗IC(@±24V) | ≤±30mA+ISN |
額定測量輸出ISN | 500mA |
匝比 | 1:4000 |
負載電阻RM | @±15V, ±2200A: 0Ω~8Ω |
精度 - 動態參數 | |
基本誤差δi | ≤±0.5% |
線性度誤差δL | ≤±0.1% |
零點輸出電流IO | ≤±0.4mA |
零點溫漂IOT | ≤±0.5mA(-25~+85℃) |
響應時間tr | ≤1μS |
一般數據 | |
工作溫度Ta | -25~+85℃ |
儲存溫度Ts | -40~+90℃ |
重量m | ≤1500g |
絕緣耐壓 | |
耐壓 | 3kV |
機械特征 |
1.傳感器安裝孔徑：4×φ6.5mm |
2.推薦使用： M6螺栓固定 |
3.安裝固定力矩： 4.5N·m |
4.原邊通孔： φ60.5mm |
5.次邊電氣連接： phoenix 1.5/3-GF-3.81 |
備注 |
1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。 4.電量傳感器安裝面平面度要求： (b).安裝面加有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）； 未注公差±1mm； |
