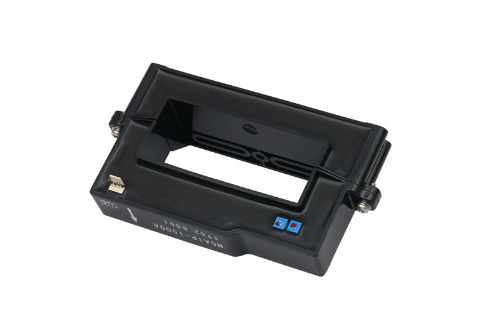

中車CRRC工業電流傳感器NCA1P-1500A

品牌:中車CRRC

型號:NCA1P-1500A

系列:工業電流傳感器

工作溫度范圍:-40℃~+85℃

應用領域:用于額定測量電流 IPN各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測,適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測,用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理,測量范圍從mA到kA級別,精度從幾十個ppm到1%,可適用于各種不同工業場合下的精度、量程、尺寸等要求。

產品詳情
產 品 說 明

NCA1P-1500A 開環霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量,測量時一次側與二次側間完全絕緣。



產品優點


產品應用領域


參照標準


體積小

變頻器

EN 50178: 1997

GB/T 25119-2010



主要電氣參數
     (@±IPN, RL = 10 kΩ, TA    = 25℃)


額定測量電流IPN

1500A

測量范圍IPM

±3000A

電源電壓VC

DC±(12~15)(1±5%)V

電流消耗IC

≤±25mA+輸出測量電壓/負載電阻

額定測量輸出VOUT

±4V

輸出內阻ROUT

100Ω

負載電阻RL

≥10kΩ



精度 - 動態參數


基本誤差δi(IPN,TA=25℃)

≤±2%of IPN

線性度δL(0 … ±IPN)

≤±1%of IPN

零點輸出誤差δZ(TA = 25℃)

≤±30mV

磁滯失調電壓VOH(IP=0,1×IPN沖擊后)

≤±40mV

零點溫度漂移δZt(TA = -40℃~+85℃)

≤±1mV/℃

滿量程溫度漂移 δFSt(TA =-40℃~+85℃)

≤±0.1%/℃

響應時間 TR(90% of IPN&di/dt    > 50 A/μS)

≤10μS

帶寬(?3dB)BW

DC … 25kHz




一般數據


工作溫度Ta

-40~+85℃

儲存溫度Ts

-45~+90℃

重量m

≤900g




絕緣耐壓


耐壓

3kV

絕緣電阻RIS

≥500MΩ



機械特征


未注公差

±1 mm

傳感器安裝方式

2 hole and 1 notches ? 5.5mm

3 M5 steel screws

推薦力矩

1.5 N·m

穿心孔

104×40mm

次邊電氣連接

Molex 22-04-1041



備注
1.當測量電流方向與傳感器上標示的 方向一致時,傳感器輸出VOUT為正。

2.產品二次側連接線優選屏蔽線,屏蔽層接近產品端連接線可接機殼,負電源或電源0V

3.傳感器安裝螺釘孔的垂直度要求:要求在國家標準8級或以上(或0.06以下)。

4.傳感器接插件要求:接插件必須選用廠家提供的配件,禁止使用其它同型號類似配件。

傳感器安裝平面度要求:

(a).大平面安裝平面度國家標準11級或以上(或平面起伏小于0.25mm);

(b).安裝面若有小圓凸臺設計時平面度要求達國家標準12級或以上(或平面起伏小于0.5mm)。
