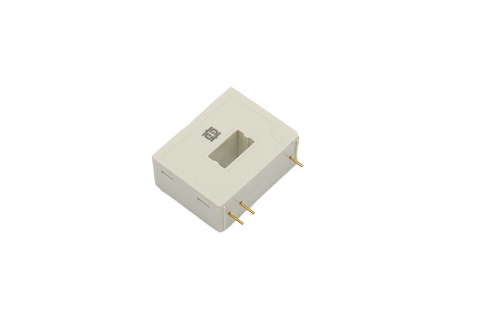

中車CRRC工業電流傳感器NACL.150P-S6

品牌:中車CRRC

型號:NACL.150P-S6

系列:工業電流傳感器

工作溫度范圍:-10℃~+80℃

應用領域:用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測,適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測,用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理,測量范圍從mA到kA級別,精度從幾十個ppm到1%,可適用于各種不同工業場合下的精度、量程、尺寸等要求。

產品詳情
產品說明

NACL.150P-S6 系列高精度閉環型霍爾電流傳感器的初、次級之間是絕緣的,具有超強抗干擾能力;用于測量直流、交流和脈動電流。


產品優點

產品應用領域

參照標準

高精度

變頻調速系統

UL 94-V0

溫度系數小

通信電源

EN 60947-1:2004

體積小

不間斷電源

EN50178:1998


主要電氣參數

額定測量電流 IPN

150A

測量范圍 IP(@VC=±15V)

0~±200A

電源電壓VC

±15V×(1±5%)

匝比 K

1:2000

額定測量輸出 ISN

75mA

負載電阻RL

25℃

(@±15V, ±200A)

0Ω~15Ω

二次側電流消耗 IC

≤16mA +輸出測量電流ISN


精度 - 動態參數

基本誤差δi
(@Ta=+25℃, Ip=IPN )

≤±1%

零點輸出誤差δZ(Ta=+25℃)

≤±0.2mA

響應時間tr

(@di/dt=100A/us ,90% IPN)

≤1 us

帶寬BW(-3dB)

DC~100 kHz


一般數據

工作溫度Ta

錨點-10℃~+80℃

儲存溫度Ts

-40℃~+90℃

重量

≤25g




絕緣參數

絕緣電壓Ud
(@50Hz,1min)

2.5KV

絕緣電阻RIS
(@2500V)

≥500 MΩ



機械特征
  1. 傳感器安裝方式:電路板焊接安裝

  2. 次邊連接端子尺寸:0.63×0.56mm

  3. 原邊安裝方孔: 7×12.7mm

  4. 推薦封裝(單位mm):


備注

產品的箭頭方向?yàn)镮P的方向.



×
