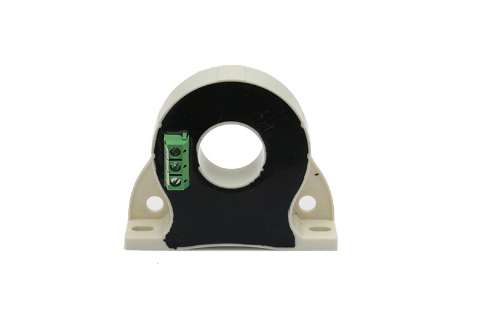

中車CRRC工業電流傳感器NT58-S

品牌：中車CRRC

型號：NT58-S

系列：工業電流傳感器

工作溫度范圍：-25℃~+85℃

應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。

我要購買

產品詳情

產品說明

該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。

產品優點	產品應用	參照標準
高精度	交流變頻器AC	EN50178 EN50155
線性度好	電池供電
低溫漂	變流器/逆變器
寬頻帶	UPS/SVG
快速響應

主要電氣參數
額定測量電流 IPN（A）	50
測量范圍 IP（A）	0～±70
匝比	1:1000
電源電壓 VC（V）	+/-12V~+/-15V(+/-5%)
額定測量輸出 ISN(mA)	150mA
測量電阻 RM（Ω）
RMmin RMmax @±12V, ±50A: 0Ω 140Ω @±12V, ±70A: 0Ω 70Ω @±12V, ±50A: 0Ω 200Ω @±15V, ±70A: 0Ω 110Ω
二次側電流消耗 IC(@±24V)	≤25mA+
隔離耐壓	6kVrms/50Hz/1min

精度 - 動態參數
基本誤差δi (@IPN，TA=25℃)	≤±0.8%
線性度δL (@IPN，TA=25℃ )	≤±0.1%
零點輸出電流IO (@IP=0，TA = 25℃)	≤±0.2mA
零點溫度漂移IOT	≤±0.6mA（-25℃~+85℃）
響應時間	≤1μS
di/dt精確度	＞50A/us
頻率帶寬BW	DC..100kHz

一般數據
工作溫度 Ta	-25℃~+85℃
儲存溫度 Ts	-40℃~+90℃
重量	≤100g

機械特征
未注公差	±1 mm
傳感器安裝方式一(推薦)	2hole ?4.2mm 2 M4 steel screws
傳感器安裝方式二(推薦)	2 hole ? 5.4mm 2 M5 steel screws
推薦力矩	2.5 N·m
母排尺寸(推薦)	?15mm
次邊電氣連接	Three core pressure coupling

備注

1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。
2.產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V。
3.電量傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上（或0.06以下）。
4.電量傳感器安裝面平面度要求：
(a).大平面安裝平面度國家標準11級或以上（或平面起伏小于0.25mm）；
(b).安裝面加有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）；
5.未注公差±1mm；
