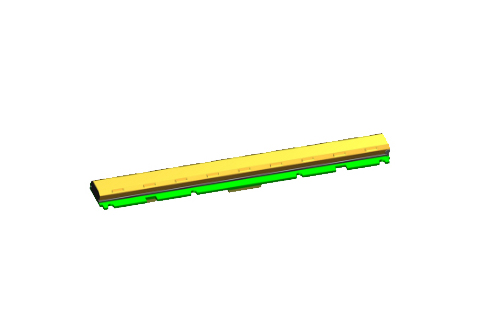

希磁電流傳感器LTJ-XM-180B-DS-JL
品牌：希磁
型號：LTJ-XM-180B-DS-JL
系列：LTJ-XM-180B-DS-JL系列
工作溫度范圍：-10℃~+65℃
應用領域：? 銀行紙幣驗鈔機? 磁性油墨文檔閱讀器
產品詳情
產品特征
? 1裸磁頭輸出電壓不受掃描速度的影響? 高靈敏度和良好的間隙特性? 差分信號設計，提供優良的共模抑制比? 檢LTJ-XM-180 擁有18通道，每通道寬度10mm
典型應用
? 銀行紙幣驗鈔機? 磁性油墨文檔閱讀器
電氣參數（Ta=25℃）
電氣參數（Ta=25℃）
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 供電電壓 | Vcc | / | 4.8 | 5 | 6.5 | V |
| 供電電流 | Icc | Vcc=5.0 V | / | 100 | 200 | mA |
| MR阻值 | Rmr | / | 0.3 | 1.5 | 5 | kOhm |
| 偏置電壓*1 | Vd | Vcc = 5.0 V | / | 2048 | / | LSB |
| 輸出*2 | VP-P | Vcc = 5.0 V | / | 2048 | / | LSB |
| 噪聲*3 | Vn | Vcc = 5.0 V | 1900 | / | 2200 | LSB |
| 輸入 高電平 | VIH | Vcc = 5.0 V | 2.9 | 3.3 | / | V |
| 輸入 低電平 | VIL | Vcc = 5.0 V | / | 0 | 0.4 | V |
| 輸出 高電平 | VOH | Vcc = 5.0 V | 3.0 | 3.3 | / | V |
| 輸出 低電平 | VOL | Vcc = 5.0 V | / | 0 | 0.3 | V |

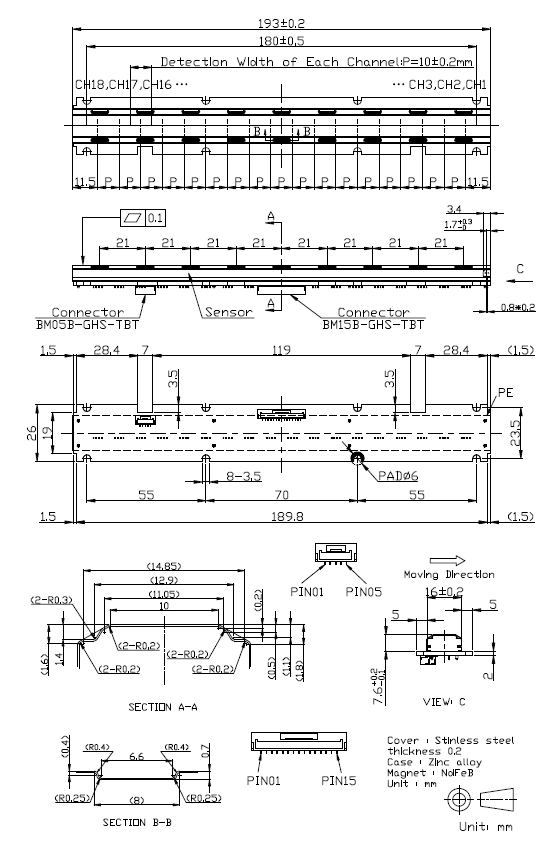

機械尺寸圖
